파팅 라인은 파팅 라인이라고도하며 주로 제품의 디자인 요구 사항 및 외관 요구 사항에 의존하지만 고려합니다.
가공이 가능한지 여부와 접착제를 따라갈 금형의 위치. 플라스틱 제품은 아무리 잘려도 구분선 자국이 더 뚜렷합니다. 반면에 파팅 라인을 보면 금형의 구조를 알 수 있습니다. 다음 Dragon Resources는 분할선을 결정하는 방법을 알려줍니다.

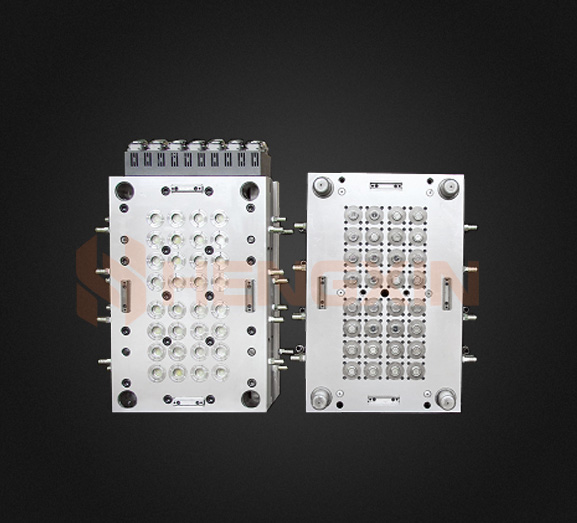

파팅 라인의 결정.
파팅 표면을 설계하기 전에 플라스틱 부품의 파팅 라인의 모양과 위치를 먼저 결정해야 합니다. 형 개방 방향이 결정되면 파팅 라인을 결정하기가 더 쉽습니다. 형 개방 방향으로의 파팅 라인의 투영은 그 방향으로의 플라스틱 부품의 투영의 외부 윤곽선과 일치하기 때문에 형 개방 방향과 평행한 직선을 사용하여 금형 개방 방향의 외부 윤곽선을 따라 이동할 수 있습니다. 개체 투영 및 각 위치에서 개체의 표면과 선의 교차점을 찾습니다.
(1) 직선은 한 점에서 물체의 표면과 교차하고 이 점은 파팅 라인 상의 점입니다.
(2) 직선은 직선 세그먼트에서 물체의 표면과 교차하며, 이 직선 세그먼트의 임의의 점은 분할선의 한 점으로 사용될 수 있으며, 특히 어떤 점이 분할선의 점인지 결정할 수 있습니다. 일반적으로 인접 포인트가 가장 짧은 포인트 연결이 원칙입니다. 대화식으로 결정할 수도 있습니다.
(삼) 직선은 여러 점과 여러 직선 세그먼트에서 개체를 교차하여 전역 접근 원추와 금형 개방 방향의 교차점이 0임을 나타내므로 코어 풀링이 이 영역에서 설계되고 파팅 라인이 결정되어야 합니다. 코어 풀링 .의 모양과 크기에 따라
