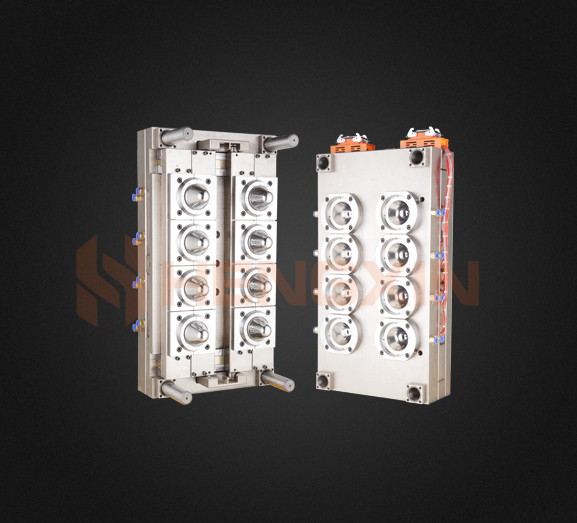

다음은 이 10가지 원칙이 말하는 내용에 대한 포괄적인 소개입니다.
1. 형체력 고려
금형의 횡형체력은 상대적으로 작기 때문에 돌출면적이 큰 대형 제품의 경우 전면과 후면 금형의 개폐방향으로 돌출면적이 큰 방향을 배치하고 작은 면이 돌출되는 방향으로 하여야 한다. 영역은 측면 To 유형으로 사용해야 합니다.
2. 제품 탈형 요구 사항 충족
이형면은 제품이 금형에서 원활하게 제거되도록 하는 것입니다. 따라서 파팅면의 위치는 가장 기본적인 원칙인 제품 단면의 가장 큰 부분에서 선정되어야 한다.
3. 파팅면의 형상
일반 제품의 경우 사출기의 개구 이동 방향과 수직인 이형면을 많이 사용하며 특수한 경우에는 다른 형상의 파팅면을 사용합니다. 이형면의 모양은 편리한 가공 및 탈형의 원리를 기반으로 합니다. 특정 곡률 제품과 마찬가지로 파팅은 곡률을 기준으로 해야 합니다.
4. 제품의 외관 및 품질 확보
제품의 매끄러운 외부 표면에서 이형면을 선택하지 마십시오. 일반적으로 모양 표면에는 모양에 영향을 주는 선 및 기타 선이 있을 수 없습니다. 동심도 요구 사항이 있는 일부 제품은 동심도를 보장하기 위해 모두 같은 면에 배치해야 합니다.
5. 오리엔테이션의 결정
금형 내부의 제품 위치를 결정할 때 이형면의 선택은 제품이 측면 구멍이나 측면 버클을 형성하지 않도록 하고 복잡한 금형 구조를 사용하지 않도록 해야 합니다.
6. 탈형에 도움
일반적으로 금형의 이형 기구는 가동금형에 있으므로 이형면을 선택할 때 금형을 연 후 제품을 최대한 가동금형에 남겨두는 것이 좋다. 따라서 고정 금형에 달라 붙을 수있는 일부 장소에는 고정 금형 보조 탈형 메커니즘을 추가하는 경우가 많습니다.
7. 측면 금형 개방 거리 고려
일반적인 측면 기계적 금형 개방 거리는 비교적 작습니다. 따라서 이형면을 선택할 때 전후 금형을 열고 닫는 방향으로 심재 당기는 거리의 긴 방향을 선택해야하며 짧은 방향을 측면 이형으로 간주해야합니다.
8. 금형 부품은 가공하기 쉽습니다.
이형면을 선택할 때 가공의 어려움을 줄이기 위해 금형을 가공하기 쉬운 부품으로 분할해야합니다.
9, 배기에 좋음
파팅 면이 주 배기구로 사용되는 경우, 파팅 면은 배기를 용이하게 하기 위해 플라스틱 흐름의 끝에서 설계되어야 합니다.
10. R 타이핑
많은 금형 설계 분할 제품의 경우 분할 표면에 R 각도의 전체 원이 있습니다. 이때 이별은 R의 최선의 이별을 고려해야 하며 날카로운 면이 나오지 않아야 한다.
